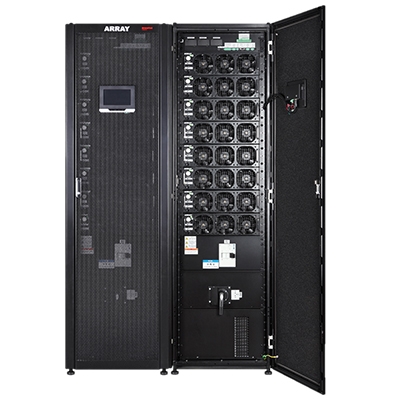

山特新一代模块化UPS ARRAY 3A3 PT
ARRAY系列UPS是山特在中国较早推出的模块化热插拔UPS产品，多年来在不同领域始终如一的保障用户负载安全并深受客户信赖。如今，ARRAY家族再添新丁，具有高可用性和低总拥有成本的3A3 PT全面升级，以效率，优质的性能，更丰富的配置和一如既往的优秀品质面世。纯数字化先进控制算法，>96%的在线双转换效率，99%的节能ECO模式，垂直和水平方向灵活方便N+X扩展配置，智能发电机匹配，高级电池管理及更准确的电池后备预估，灵活电池配置，丰富的人机接口和虚拟化管理，为您的数据带来可靠的保障。
单模块容量：25kVA
单机柜系统额定容量：200kVA
并机能力：4台800kVA
电池节数：36-42节灵活可调
产品特性
适用环境和行业
中小微数据中心，计算机数据机房，各类IT机房
企业分支机构，网点 • 教育、医疗、政府、金融、交通等 核心优势
一流品质，确保数据安全
模块化方案，灵活应对业务需求
快速部署，优化业务流程
高效节能， 达成绿色业务目标
降低TCO，提升业务价值
精湛工艺，提升业务形象
规格参数表
总概 | |
UPS 输出容量 | 25-200kVA, 0.9pf |
在线双转换效率 | >96% |
ECO 模式效率 | >99% |
逆变 / 整流拓扑 | 三电平，高频 PWM IGBT 调制 |
并机能力 | 最大 4 台水平扩容 |
噪音 | 默认 ( 在线双转换 ) < 65dBA |
UPS 拓扑 | 在线双转换 |
UPS 尺寸 ( 宽 x 深 x 高 ) | 600mm x 1100mm x 2020mm (75kVA 框 架) |
608mm x 1010mm x 2050mm (200kVA 框 架) | |
UPS 防护能力 | IP20 |
海拔高度 | 1000 米内无需降容使用 |
输入 | |
输入配电 | 3ph + N + PE |
额定电压 ( 可配置 ) | 220/380, 230/400, 240/415 V |
额定输入频率 | 50 or 60 Hz, 用户可选 |
频率接受范围 | 40 to 72 Hz |
输入功率因数 | 0.99 |
输入电流THD | <3% |
软启动能力 | 支持 |
电池 | |
电池类型 | VRLA、AGM、胶体电池 |
充电方式 | ABM 技术或者持续浮充 |
电池温度补偿 | 可选 |
电池额定电压 (VRLA) | 36-42 节电池可选，默认 40 节 |
电池冷启动能力 | 支持 |
输出 | |
输出配线 | 3ph + N + PE |
额定电压 | 220/380, 230/400, 240/415 50/60 Hz |
输出 UTHD | <1.5% (100 % 线性负载 ) |
<3%(非线性负载) | |
允许负载功率因数 | 0.8 超前 ~ 0.8 滞后 |
逆变器过载 ( 市电模式 ) | 10 分钟 125% |
60 秒 150% | |
300 毫秒 > 150% | |
逆变器过载 ( 电池模式 ) | 10 分钟 125% |
60 秒 150% | |
300 毫秒 > 125% | |
旁路过载 | < 115% 持续运行 , 10ms 1000% |
提醒 : 旁路保险有可能限制过载能力 ! | |
附件 | |
智能卡 ( SNMP 卡，Modbus 卡，干节点卡 )，并机柜，山特电池柜 | |
通讯 | |
通讯插槽 | 3 个智能卡插槽，可选装 SNMP 卡，Modbus卡，干节点卡 |
通讯接口 | 内置主机和设备型 USB |
继电器输入接口 | 5 路可编程输入和紧急关机接口 |
软件 | 山特Winpower |
认证标准 | |
安规 | IEC 62040-1 |
EMC | IEC 62040-2 |
产品性能 | IEC 62040-3 |
RoHS | EU directive 2011/65/EU |
其他 | 泰尔认证YD/T2165-2010 |
CQC 节能认证 CQC3108-2011 | |
由于产品需要不断完善，所有参数指标可能会有所变化，恕不另行通知。
描述 | 容量 | 功率因素 | 尺 寸 (WxDxH) （mm） | 重量 (Kg) |
3A3 PT-25(75) | 25 kVA | 0.9 | 600 x 1100 x 2020 | 293 |
3A3 PT-50(75) | 50 kVA | 0.9 | 600 x 1100 x 2020 | 321 |
3A3 PT-75(75) | 75 kVA | 0.9 | 600 x 1100 x 2020 | 349 |
3A3 PT-25(200) | 25 Kva | 0.9 | 608 x 1010 x 2050 | 396 |
3A3 PT-50(200) | 50 kVA | 0.9 | 608 x 1010 x 2050 | 424 |
3A3 PT-75(200) | 75 kVA | 0.9 | 608 x 1010 x 2050 | 452 |
3A3 PT-100(200) | 100kVA | 0.9 | 608 x 1010 x 2050 | 480 |
3A3 PT-125(200) | 125kVA | 0.9 | 608 x 1010 x 2050 | 508 |
3A3 PT-150(200) | 150kVA | 0.9 | 608 x 1010 x 2050 | 536 |
3A3 PT-175(200) | 175kVA | 0.9 | 608 x 1010 x 2050 | 564 |
3A3 PT-200(200) | 200kVA | 0.9 | 608 x 1010 x 2050 | 592 |
